电磁阀的工作原理图介绍

电磁阀的工作原理图介绍

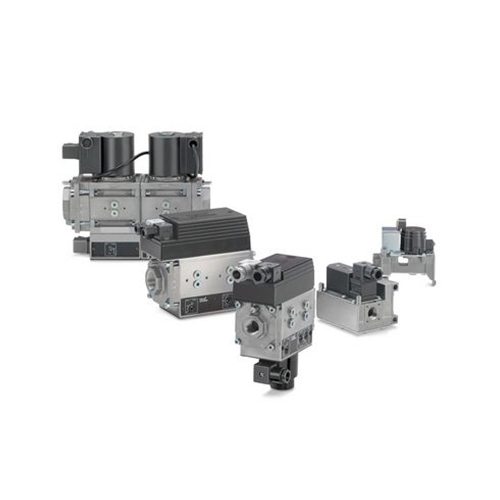

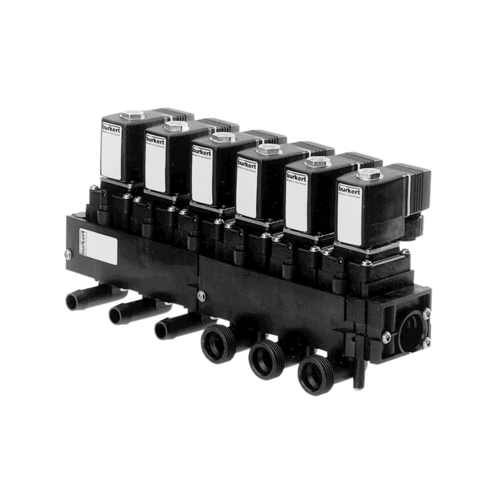

电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，*常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

如图：

A—电磁阀进气口；

B、C—电磁阀出气口；

D、E—电磁阀排气口；

F—电磁阀阀体；

G—电磁阀线圈；

H—电磁阀阀芯；

I—汽缸前进气口；

J—汽缸后进气口；

K—汽缸体；

L—汽缸杆；

操作：

1、当电磁阀线圈G得电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口C，进入汽缸后进气口J在气压的作用下推动汽缸杆L；而汽缸内的空气经汽缸进气口I，电磁阀出气口B，排气口D排出。

2、当电磁阀线圈G失电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口B，进入汽缸后进气口I在气压的作用下推动汽缸杆L；而汽缸内的空气经汽缸进气口J，电磁阀出气口C，排气口E排出。

如图：A—小阀芯；B—气管；C—电磁阀铁芯；D—进气口；E—阀芯；

在小阀芯A处应有一个恢复力机构如弹簧，使电磁阀铁芯C失电后小阀芯A能离开电磁阀铁芯C恢复到初态。

动作说明；当电磁阀无电时，由于小阀芯A堵住气管B使阀芯E不会移动。当电磁阀得电时，由于小阀芯A受电磁阀铁芯C的吸引而使气管B打开，使压缩空气推动阀芯E移动。
