编码器与解码器的区别以及各自的分类

　　编码器与解码器的区别以及各自的分类

　　在多媒体方面，编码器主要把模拟视音频信号压缩数据编码文件，而解码器把数据编码文件转为模拟视音频信号的过程。

　　解码器的分类

　　解码器按照云台供电电压分为交流解码器和直流解码器。交流解码器为交流云台提供交流230V或24V电压驱动云台转动;直流云台为直流云台提供直流12V或24V电源，如果云台是变速控制的还要要求直流解码器为云台提供0-33或36V直流电压信号，来控制直流云台的变速转动。

　　按照通讯方式分为单向通讯解码器和双向通讯解码器。单向通讯解码器只接收来自控制器的通讯信号并将其翻译为对应动作的电压/电流信号驱动前端设备;双向通讯的解码器除了具有单向通讯解码器的性能外还向控制器发送通讯信号，因此可以实时将解码器的工作状态传送给控制器进行分析，另外可以将报警探测器等前端设备信号直接输入到解码器中由双向通讯来传诵现场的报警探测信号，减少线缆的使用。

　　按照通讯信号的传输方式可分为同轴传输和双绞线传输。一般的解码器都支持双绞线传输的通讯信号，而有些解码器还支持或者同时支持同轴电缆传输方式，也就是将通讯信号经过调制与视频信号以不同的频率共同传输在同一条视频电缆上。

　　解码器的电路是以单片机为核心，由电源电路、通讯接口电路、自检及地址输入电路、输出驱动电路、报警输入接口等电路组成。

　　解码器一般不能单独使用，需要与系统主机配合使用。

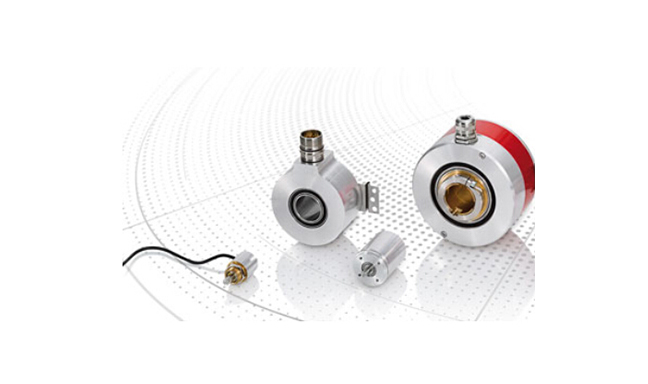

　　编码器的分类

　　根据检测原理，编码器可分为光学式、磁式、感应式和电容式，根据其刻度方法及信号输出形式，可分为增量式、*式以及混合式三种。

　　1.增量式编码器

　　增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相;A、B两组脉冲相位差90。，从而可方便的判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的*位置信息。

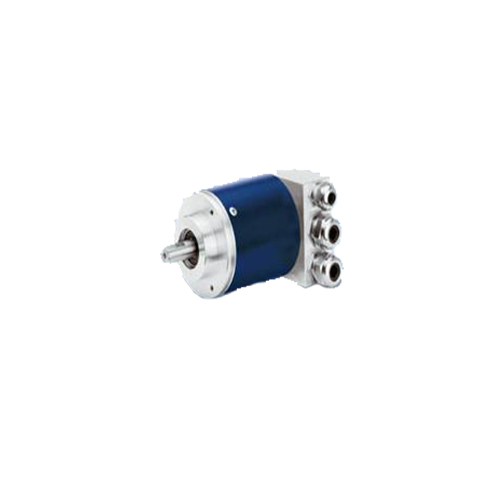

　　2.*值编码器

　　*值编码器是直接输出数字的传感器，在它的圆形码盘上沿径向有若干同心码盘，每条道上有透光和不透光的扇形区相间组成，相邻码道的扇区树木是双倍关系，码盘上的码道数是它的二进制数码的位数，在吗盘的一侧是光源，另一侧对应每一码道有一光敏元件，当吗盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。这种编码器的特点是不要计数器，在转轴的任意位置都可读书一个固定的与位置相对应的数字码。显然，吗道必须N条吗道。目前国内已有16位的*编码器产品。

　　3.混合式*编码器

　　混合式*编码器，它输出两组信息，一组信息用于检测磁极位置，带有*信息功能;另一组则完全同增量式编码器的输出信息。
