　　光电开关(光电传感器)是光电接近开关的缩写。它利用被测物体对光束的屏蔽或反射，并利用同步电路对电路进行门控，以检测物体的存在或不存在。物体不限于金属，所有能反射光的物体都可以被探测到。光电开关将输入电流在发射器处转换成光信号并发射光信号。然后，接收器基于接收到的光的强度来检测目标物体。

　　光电开关在技术上是一种光电传感器。有些人还会称之为光电接近开关。

　　工作原理

　　电信号被施加到光电传感器的输入端，以使发光源发光。光的强度取决于激励电流的大小。在光照射到封装的光接收器上之后，光电流由于光电效应而产生，并从光接收器的输出端导出，从而实现了电到光到电的转换。

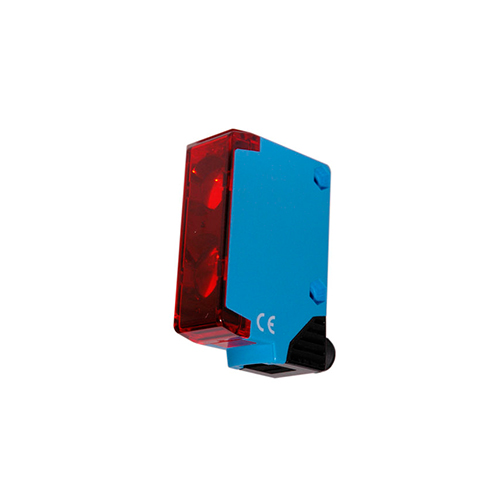

（图为光电开关）

　　在振荡电路产生的调制脉冲通过反射电路之后，发光管GL辐射发光脉冲。当被测物体进入光接收器的作用范围时，反射光脉冲进入光电晶体管du。在接收电路中光电接通光并将光脉冲解调成电脉冲信号，通过放大器放大并同步门控和整形，然后通过数字积分或RC积分方式消除干扰，*后触发驱动器通过延迟(或无延迟)输出光电开关控制信号。

　　光电开关通常具有良好的迟滞特性，因此即使被测物体在小范围内晃动，也不会影响驱动器的输出状态，从而使其保持在稳定的工作区域。同时，自诊断系统还可以显示受光状态和稳定的工作区域，随时监控光电开关的工作。
