宝德气动阀门膜片的类型与安装

　　宝德气动阀门膜片的类型与安装

　　宝德气动阀，气动调节阀膜片主要有三种类型:平膜片、竖链膜片和波纹膜片。根据周边是否固定和支撑，中心是否打开，以及膜片区域的应力分布，平板膜片也可以分为多种形式，其中*常用的是由固定在周边的等截面圆形薄板组成的平板膜片。

　　垂直链膜片由边缘开槽的圆板组成，其弹性应变主要发生在边缘环形槽处。这种膜片通常用于压缩应变管或应变柱，以达到压力测量的目的。当垂直链膜片在压力下移动时，其坚硬的中心部分接近平移，因此它更适合电容传感器或压电传感器。波纹隔膜用环形同心波纹压制。为了增加隔膜中心的位移，两个膜片可以焊接在一起以形成波纹管，或者几个波纹管可以串联连接以形成波纹管组。

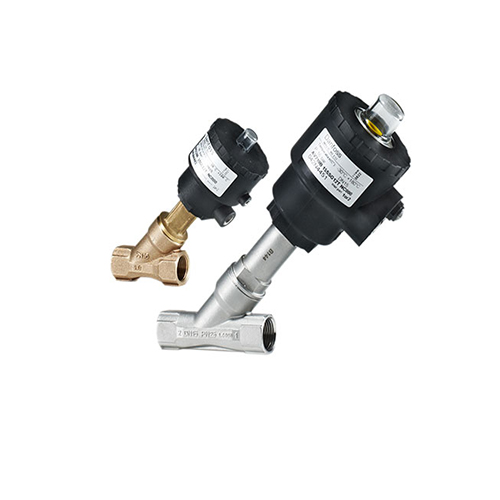

（图为宝德气动阀）

　　宝德气动阀门，气动薄膜调节阀的膜片是圆形薄膜状弹性敏感元件。当膜片的两侧受到不同的压力(或力)时，膜片向压力的下侧移动，导致膜片的中心随着压力差以一定的关系移动。

　　宝德气动阀门-气动调节阀膜片的安装：

　　膜片是气动薄膜致动器*重要的部件。如果致动器在正常空气供应下不工作，应考虑膜片是否破裂或安装不当。当金属接触面的表面有尖角或毛刺等缺陷时，膜片会被刺破，膜片不得泄漏。膜片使用时间过长，材料老化也会影响其使用。安装前，检查零件是否有碰伤、损坏、变形、涂漆或其他异常现象，如果有任何缺陷，则予以更换。更换零件在使用前必须检查合格，并保存记录。气动调节阀膜片的装配步骤如下：

　　1.把弹簧放在弹簧座上

　　2.安装膜片。当膜片固定到硬核上时，应该在螺帽上增加一个松弛垫。膜片应光滑，防止气体泄漏。

　　3.组装前，所有紧固螺栓应涂上油脂，以便于下次检修和润滑。

　　4.戴上薄膜罩并用一对吊环螺栓固定。均匀交替拧紧吊环螺栓，完成弹簧的初始调整。

　　5.拧紧膜盖上的固定螺母，不要拧紧吊环螺栓。

　　6.安装连接部件并将供应管线连接到上膜盖。

　　7.完成上述步骤后，按照以下方法进行检查。

　　①通过供气管道，膜空气室充满500 KP供气压力，肥皂水用于检查膜片周围是否有空气泄漏。

　　②检查在全行程范围内执行的动作是否灵活(指致动器本身)。
